                NEMA 8 標準混合式步進電機

                步進電機、小尺寸、大力矩、超平滑、步進角度:1.8°、NEMA8、20x20mm
                ● 在上一代產品的基礎上靜力矩有了較大提升,靜力矩提升范圍45%~60%
                ● 新增加39.5mm機身長度,可選范圍更大,品種更加豐富
                ● 精巧的機身設計,結構更加緊湊,為客戶實現設備的小型化、輕量化設計提供幫助
                ● 多種引線插座朝向:前插、側插、后插,尤其后插式連接可以實現電機機身小型化,很大程度的節省安裝空間,多種可定制化選擇:繞組,多種出軸類型,多種出線方式、連接器、編碼器及齒輪箱
                品牌: MOONS'
                支付方式

                買家保護:
                產品在購買后一年內如發生質量問題,可免費換貨。 了解更多

                MOONS'步進電機-專家的選擇 MOONS'(鳴志-股票代碼603728)是知名的系統級運動控制解決方案提供商,MOONS'步進電機年出貨量超千萬臺,主要銷往歐美以及國內市場。 MOONS'步進電機以高品質,高性能和創新設計享譽海內外,廣泛應用于專業打印設備、智能舞臺燈光設備、紡織機械、銀行設備、工業自動化、LED 產線、電子設備、半導體設備、醫療器械、測量設備等領域。我們愿始終與您攜手,讓您的創意變為可能。 MOONS' – 您的明智之選!

                大力矩和長壽命

                MOONS'步進電機的大力矩和長壽命的優異特性能夠確保您的應用在更長更可靠的運行時間內產生更多源源不斷的動力。
                MOONS'步進電機的大力矩和長壽命優異特性能夠確保您的應用在更長更可靠的運動時間內產生更多源源不斷的的動力

                大力矩

                大力矩的主要影響因素包括稀土永磁材料,優化的轉子結構,更大的繞線空間以及優化的定子疊片設計,所有影響因素的優化設計是大力矩的前提。

                MOONS'的大力矩步進電機在整個速度段內輸出扭矩提高15%至25%。這就意味著在不增加驅動電壓或電流的情況下,電機的效率值更高。

                長壽命

                步進電機的使用壽命通常取決于軸承的壽命。 MOONS'的大軸承設計可以有效提高電機使用壽命,適用于短程往復式運動應用,這意味著將來可以大幅節省更換或維修電機的成本。

                在典型的工業應用中,MOONS'電機的MTBF(平均故障間隔時間)高達406,500小時,lp(故障率)為每1000,000小時3.44小時;在典型的商業應用中,MTBF(平均故障間隔時間) MOONS'的電機達到1,123,600小時,lp(故障率)為每1000,000小時1.21小時。
                MOONS'大軸承設計可以有效提高電機使用壽命,適用于短程往復式運動應用
                低溫升步進電機

                低溫升

                高強度的壓鑄端蓋設計以及低損耗的定子疊片設計使得MOONS'步進電機的導熱性能更好,優化后的定子槽滿率使MOONS'步進電機的發熱更少,發熱少導熱快,從而大大降低電機溫升。
                MOONS'步進電機低噪音更平滑

                低噪音更平滑

                改進的制造工藝使MOONS'步進電機的所有組件都能實現更好的匹配精度和更穩定的內部結構。 這樣可以在電機運行時有效降低振動和噪音,從而使MOONS'步進電機在靜謐性方面脫穎而出。
                專業技術支持

                技術支持

                通過網上聊天、查詢電子郵件等方式,在研發工程師的支持下,直接從在線應用工程師那里獲得免費和專家技術支持服務。
                專業包裝快速送達

                專業包裝

                為了確保您的貨品經得起長途運輸并且安全完整送達,MOONS'專門設計的獨立包裝以其穩定的結構順利通過了各項跌落測試。此外,包裝材料使用環保可循環利用材料,為您提供專業的安全送達。

                定制化服務

                MOONS'可以為您提供高品質的定制化組件和定制電機,大批量生產和批量折扣。



                技術參數

                相數 2
                步數/每圈 200
                步距角 1.8°
                步距角精度 ±5%
                絕緣等級 IP 40
                認證 RoHS
                軸向負載(1000RPM情況下20,000小時 ) 6N (1.3 Lbs.) 推力
                25N (5.6 Lbs.) 拉力
                徑向負載(1000RPM情況下20,000小時 ) 18N (4 Lbs.) 作用點在扁絲中點
                運行溫度 -20℃~50℃
                IP 等級 B, 130℃
                絕緣電阻 100 MegOhms

                系列命名規則

                8HY-4線雙極性

                電機
                長度
                電機型號 力矩
                曲線
                電機
                接口
                額定
                電流
                靜力矩 繞組參數
                電阻電感
                定位
                力矩
                轉子慣量 電機重量
                單出軸 P:插座
                L:引線
                Amps
                (mounted)
                Nmoz-in
                Typ.Typ.
                ±10%
                @20℃
                Typ.
                mN•moz-in g.cm²oz-in² kgLbs.
                29.5mm
                (1.16in.)
                MS08HY1P4050 P 0.5 0.0324.53 8.65.6 20.28 1.60.09 0.040.09
                MS08HY1F4050 F 0.5 0.0324.53 8.65.6 20.28 1.60.09 0.040.09
                MS08HY1R4050 R 0.5 0.0324.53 8.65.6 20.28 1.60.09 0.040.09
                39.5mm
                (1.56in.)
                MS08HY3P4060 P 0.6 0.0496.94 6.64.1 30.42 2.90.016 0.060.13
                MS08HY3F4060 F 0.6 0.0496.94 6.64.1 30.42 2.90.016 0.060.13
                MS08HY3R4060 R 0.6 0.0496.94 6.64.1 30.42 2.90.016 0.060.13
                46.5mm
                (1.83in.)
                MS08HY5P4060 P 0.6 0.0588.2 86.1 40.57 4.20.023 0.080.18
                MS08HY5R4060 P 0.6 0.0588.2 86.1 40.57 4.20.023 0.080.18
                MS08HY5F4060 P 0.6 0.0588.2 86.1 40.57 4.20.023 0.080.18

                比較 型號名稱 價格
                (CNY)
                MS08HY1P4050
                MS08HY1F4050
                MS08HY3F4060
                MS08HY3P4060
                MS08HY1R4050
                MS08HY3R4060
                MS08HY5P4060
                MS08HY5F4060
                MS08HY5R4060

                MS08HY-Bipolar

                ?尺寸圖 : mm(in)







                ? 帶引線的連接器 (需單獨訂購 ): mm(in)

                2D尺寸圖
                標題 文件類型 大小(KB) 上傳日期 瀏覽次數 下載最新版本
                MS08HY1P4050_2D圖紙.pdf PDF 2536 2018-07-31 19
                MS08HY1P4050_2D圖紙.pdf PDF 2536 2018-07-31 19
                8HY系列2D圖紙.pdf PDF 64 2017-12-25 7
                MS08HY3F4060_2D圖紙.pdf PDF 2609 2018-07-31 6
                MS08HY3F4060_2D圖紙.pdf PDF 2609 2018-07-31 6
                MS08HY5P4060_2D圖紙.pdf PDF 183 2018-07-31 4
                MS08HY1F4050_2D圖紙.pdf PDF 9151 2018-07-31 3
                MS08HY1F4050_2D圖紙.pdf PDF 9151 2018-07-31 3
                MS08HY5R4060_2D圖紙.pdf PDF 144 2018-07-31 2
                MS08HY5R4060_2D圖紙.pdf PDF 144 2018-07-31 2
                MS08HY3R4060_2D圖紙.pdf PDF 2620 2018-07-31 1
                MS08HY5F4060_2D圖紙.pdf PDF 203 2018-07-31 1
                MS08HY5F4060_2D圖紙.pdf PDF 203 2018-07-31 1
                MS08HY3P4060_2D圖紙.pdf PDF 2354 2018-07-31 0
                MS08HY1R4050_2D圖紙.pdf PDF 6500 2018-07-31 0
                3D模型
                標題 文件類型 大小(KB) 上傳日期 瀏覽次數 下載最新版本
                MS08HY1P4050_3D模型.step STEP 666 2018-07-31 17
                MS08HY1P4050_3D模型.step STEP 666 2018-07-31 17
                8HY0_3D模型.STEP STEP 951 2017-12-25 8
                MS08HY1F4050_3D模型.step STEP 632 2018-07-31 4
                MS08HY3F4060_3D模型.step STEP 632 2018-07-31 3
                MS08HY3F4060_3D模型.step STEP 632 2018-07-31 3
                MS08HY5F4060_3D模型.STEP STEP 632 2018-08-21 3
                MS08HY3R4060_3D模型.step STEP 613 2018-07-31 2
                MS08HY5R4060_3D模型.STEP STEP 613 2018-08-21 2
                8HY4_3D模型.STEP STEP 895 2017-12-25 1
                MS08HY1R4050_3D模型.step STEP 613 2018-07-31 1
                MS08HY3P4060_3D模型.step STEP 666 2018-07-31 1
                MS08HY5P4060_3D模型.STEP STEP 666 2018-08-21 1
                目錄冊
                標題 文件類型 大小(KB) 上傳日期 瀏覽次數 下載最新版本
                混合式步進電機樣本20180913.pdf PDF 33167 2018-01-10 794

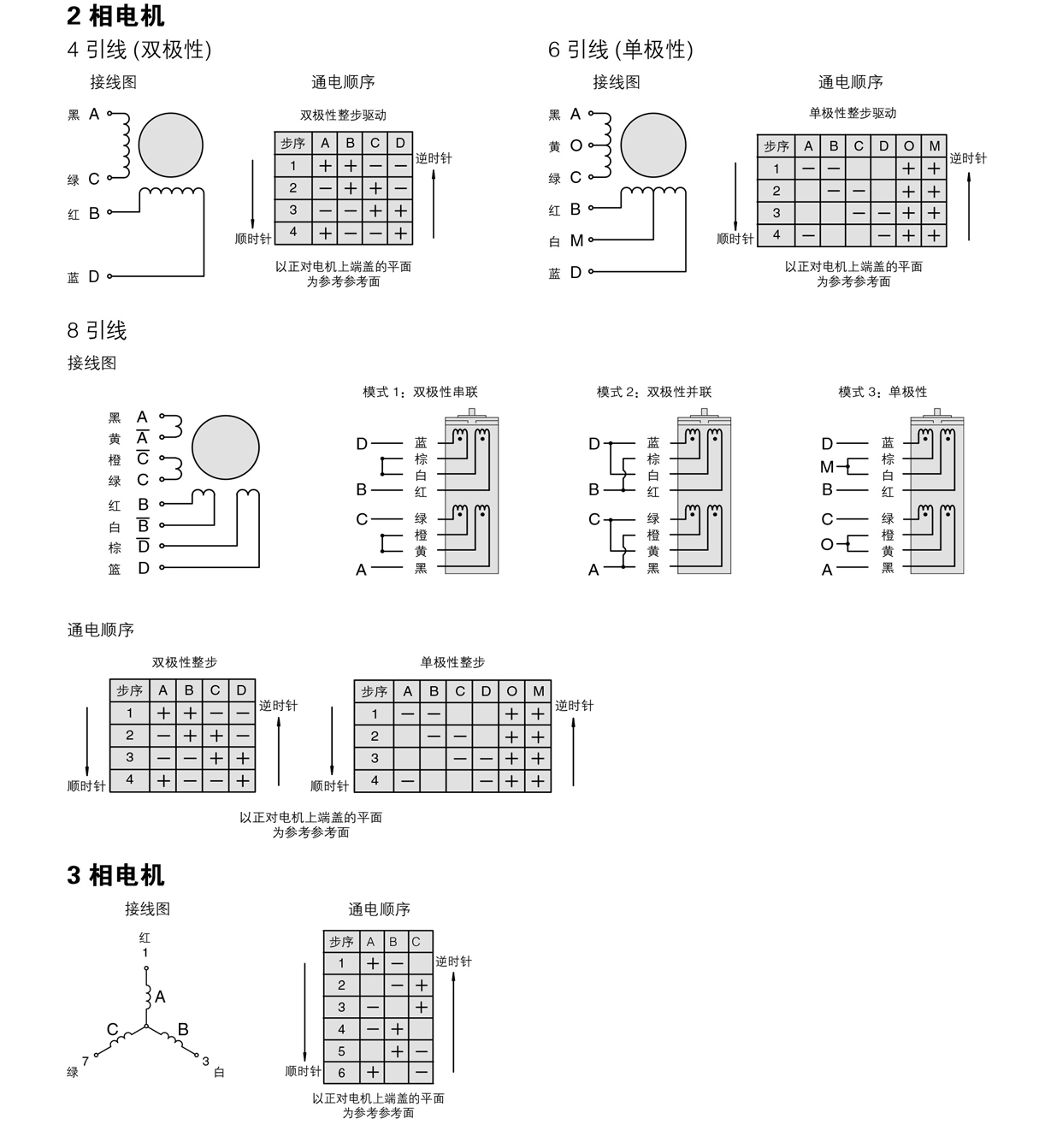

                電機接線圖和勵磁原理圖




                包裝及發貨

                物流追蹤

                從簡單的網上下單到產品交付到您的手上,我們總能確保每個環節安全快捷

                專業的產品標簽

                考慮到所有可能的苛刻應用環境,MOON'S為每個產品設計的標簽通過了耐水性測試,耐久性摩擦測試,耐高溫性和耐腐蝕性測試。

                另外,我們的產品標貼印有含產品詳情頁的二維碼,便于用戶隨時掌握產品詳細信息。

                提示:此標簽適用于步進電機產品。

                (專業包裝盒和獨特外觀設計)

                (單臺產品外加裹珍珠棉)

                (多臺產品有外箱包裝)

                安全包裝

                為了確保您的貨物能夠承受長途旅行并安全到達,MOONS’特別設計了結構牢固的包裝紙箱,并通過內部跌落測試。
                紙箱由可回收材料制成,為您提供專業的安全交貨。
                無論用戶購買單臺產品還是多臺產品,我們均用內外雙層包裝防護進一步減小產品被損害的風險。

                出貨可視化

                我們每一單出貨前,都經過有經驗的倉儲人員悉心包裝,并將重要過程公布于網站,用戶下單后可清晰看到已購產品的出貨過程以及物流狀態。

                (展示包裝盒內產品)

                (發貨單放入包裝盒)

                (附上商品箱貼)

                (展示物流運單)

                快速交貨

                MOONS’選擇順豐作為我們主要的國內快遞合作伙伴。作為國內領先的物流專家,順豐為我們的客戶提供快速和專業的中國大陸門到門送貨服務。

                專業倉儲
                管理

                MOONS’擁有經驗豐富的倉儲管理團隊,所有產品和原材料均分門別類、陳設整齊。
